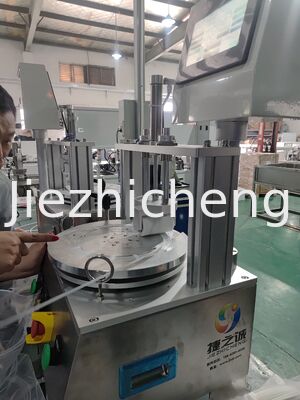

Machine à enrouler des tubes semi-automatique pour les tubes de protection de câbles de guidage médical PP PE

Description du produit :

Machine semi-automatique de bobinage de tubes pour fil guide médical, tuyau de protection, équipement de bobinage de tubes médicaux en PP PE, fabricant JZCHT001

Fonctions de l'équipement :

Boucle manuelle - tube manuel depuis l'anneau de levage - roue de pression vers le bas - bobinage automatique - retrait automatique du produit ;

Le moule de bobinage sur la table est de type fendu, il suffit donc de remplacer la plaque extérieure lors du remplacement du produit ;

Le diamètre de bobine peut être de 3, 4, 6, 8 mm selon les exigences du client, et l'agencement de la boucle et la longueur du tube peuvent également être réalisés selon les exigences du client,

Adopté un mécanisme d'éjection nouvellement amélioré pour éliminer les problèmes tels que l'arc du produit et les dommages à la boucle. La machine prend en charge le bobinage avec des fils guides pour une vitesse et une efficacité améliorées.

Paramètres techniques :

1. Vitesse de production : 6-12 s/pièce, nécessite une personne pour fonctionner ;

2. Efficacité > 90 % ;

3. Taux de réussite : > 97 % ;

4. Tension : système triphasé monophasé AC 220V ;

5. Fréquence : 50/60 Hz ;

6. Puissance : 1 kW ;

7. Tension de contrôle : 24 V ;

8. Pression d'air comprimé : > 0,6 MPa, débit : 0,55 m³/min

Spécifications de configuration :

1. Composants pneumatiques : cylindre Airtac ;

2. Contrôle électrique PLC : Omron ;

3. Interface d'opération : écran tactile de 10,5 pouces (en option) ;

4. Capteur d'épaisseur : Omron ;

5. Moteur à vitesse réglable : Jingyan ;

6. Roulement : NSK ;

7. Cadre d'apparence : SUS304.

Champ d'application :

L'équipement de bobinage automatique de gaines de fils guides, de gaines en PP et PE peut être utilisé pour des tuyaux de différentes tailles.
